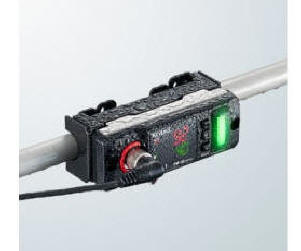

Digitalni  flowmeter-dozirni pretokomer
    DIREKNA MONTAŽA NA CEV


                    BREZ VRTEČIH ELEMENTOV MONTIRA SE DIREKTNO NA CEV

                         ultrazvočna   senzorika


od fi13mm 1/4" do fi64 cevi 2"

cevi inox

cevi železo

cevi baker

cevi pvc , pp ,pe

za olja, vode ,kemikalije








za extremno vlažne pogoje IP67

majhne dimenzije ki se lahko montira v kaskado

vgradnja enostavna hitra varna in zanesliva

analogni izhodi in direkni prikaz na dvovrstičnem displayu

zeleno rdeča velika svetleča programka led osvetlava za prikaz stanj





konzola se montira na cev nato se nanjo privijači senzor priklopi na 24vdc  in to je to -že deluje

nastavitve se nastavijo v programski shemi - ne rabite nobenega PC konfiguracijskega softwerja

napajanje 24vDC

PRETOKI OD 20L/MIN DO 500L/MIN

deluje kot števec in kot kontroler da krmili rele ko doseže nastavljeno količino





to je pretokomer in kontroler, ki izklopi rele ko doseže željeno količino

obratuje  tako da opozarja na pretok preko polja z upoštevano histerezo

obratovalni režim enostavno prikazan, zelo majhen in zanesliv pretokometer-kontroler, kvalitetna izdelava,PC zaščita

vse v enem, JAPONSKI proizvajalec

 4-20mA izhod za priklop na PLC

TTL,pulzi,2 izhoda, 1 vhod, 4 pinski priklop , LED prikaz stanja

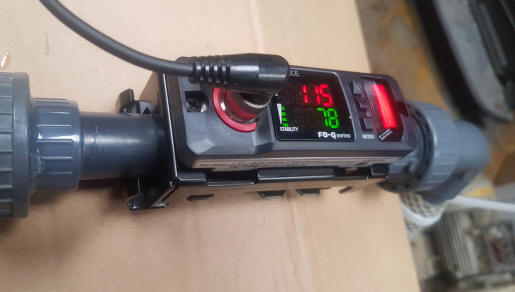

RDEČA led zazna da ni fluida v sistemu

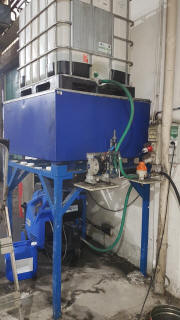

vgradnja na opremo

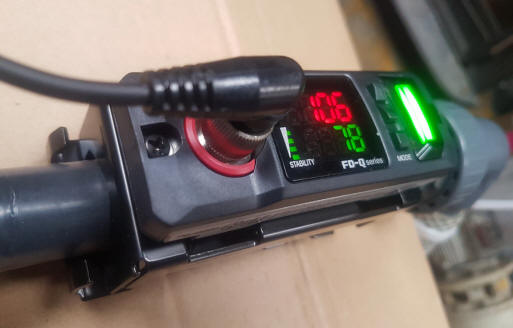

ZELENA led prikazuje stanje stabilno obratovanje v teku



POVPRAŠEVANJE & CENIK Dozirne črpalke         Dozirni sistemiNazaj na IZDELKI

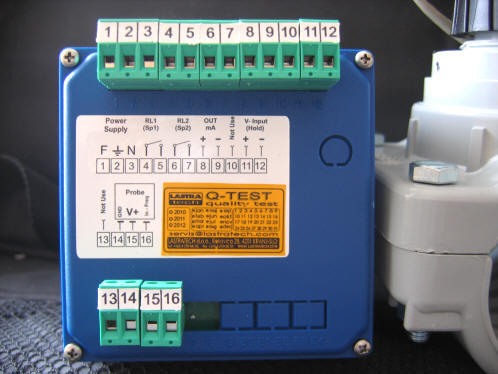

 Digitalni  flowmeter-dozirni pretokomer kontroler FX040



Predstavljamo Vam zelo napreden tehnično učinkovit in inovativen izdelek za področje doziranja , prečrpavanja,kontrole
pretoka predvsem za sisteme kjer ne nastopajo le tekočine nevtalne Ph vrednosti temveč tudi kisline,lugi ,elektroliti,olja,emulzije... Pretokomer je zelo napreden z integriranim programskim vodilom za dva releja ki jih lahko krmilimo kot dozatorja prvega in drugega nivoja kot alarm izhod kot on/off, zakasnitveno enoto,in z 0-20mA analogno zanko lahko sistem preko registratorja ali PLC krmilnika nadgradimo na popolnoma sufisticiran in moderen krmilni sistem.Programski del krmilnika je logično pripravljen za nastavitve ki se uporabljajo v industriji in z uporabo senzorjev SFW tvorijo enoto ki se funkcijsko kosa z konkurenco in je cenovno dostopen. Mnogo parametrov in lastnosti krmilnika ni prikazanih , prikazane in omenjene  so bistvene lastnosti sistema.



NAPAJANJE: 230V 50 Hz
Območje 0-99999,99 pretočnih enot
natančnost 1%       na nastavljeno enoto
MERILNO DOZIRNI SISTEM Z DVEMA KRMILNIMA REJEJEMA
IZHODI: SP1,SP2,/
4-20mA (+/- 2%)/
rele 2x  ( 8A, 250Vac )
VHODI: Vdc 15-30Vdc (hold funkcija)
DISPLAY osvetljen 2 vrstični 16 mestni
K-faktorji za vse ISO pemere cevi (DN15 -DN600 )
96x96mm  PANELNA MONTAŽA
sprednja stran IP65,   CE skladnost
( tudi DIN rail,  box 144x144 mm VERZIJE )













SFW1 SENZOR + C-PVC   dvodelni sedež


MATERIALI: SFW senzorjev
material
senzorja
C-PVC *ali PVDF ali INOX
TESNILA Epdm*  ali Fpm

Temperaturna odpornost

C-PVC* : 10BAR pri 25C
            1.5BAR pri 80C

PVDF:     10BAR pri 25C
           2.5BAR pri 100C

INOX:   25BAR pri 120C

rotor: ECTFE (HALAR)
gred/ležaji drsni keramika AlO3

nosilci cevovodov**: inox -VARLJIV ELEMENT,  C-PVC,PP,PVDF

**tudi druge izvedbe
* cenovno najugodnejša izbira
SFW-1 SENZOR
C-PVC
dvodelni sedež od DN50 do DN600




PVDF ,PP,PVC sedež DN15 do DN40



SENZOR: SFW 1
HALL LOPATAST
NAPAJANJE 5-24Vdc
Območje 0,15-8m/SEK
natančnost 1% petoka / enoto
min Reyolds št 4500
izhodni signal:  kvadratni
tok krmilni <30mA @24Vdc
izhod freq: 45hZ @ m/SEK
izhoda: tranzistorski NPN
izh tok max : 10mA

DOLŽINA KABLOV senzorja : MAX 250m




















Senzoe SWF opis:

Enostavno konstruiran in zmogljiv lopatičast hall senzor typ SFW je dizajniran za uporabo vse vrst čistih tekočin ki so lahko bodisi kisline, lužine, čiste demi vode,olja,emulzije, detergenti,elektroliti...
Senzor meri pretoke od hitrosti masnega pretoka 0,15m/s dalje vse do 8m/sek.
Dobra konstrukcija in preizkušena tehnologija (hallovega efekta) zagotavlja odlične lastnosti senzorja ob minimalnem vzdrževanju.Senzorji se lahko montirajo na obstoječe cevovode inox , polipropilen,pvc,ali jeklene cevi ,velikosti cevovodov DN 15 do DN600.







Prikazi na 16 mestnem dvovrstičnem osvetljenem displayu:
zgoranj prikazuje:
TRENUTNI PRETOK izražen v:   L/s, L/min, L/uro, m3/h, GPM *
                                                                 *(enote ki se lahko nastavijo)

spodaj prikazuje:
NASTAVLJENO KOLIČINO  v :    L , m3   GAL*
                                                                 *(enote ki se lahko nastavijo)

od nič naprej prišteva v enotah vse do nastavljive vrednosti BATCH ki je nastavljena


V programu se nastavlja,K-faktor,kalibracija,jezik,stanje relejev,stanje izhoda 0-20mA,histereza ,permanentni števec(totalizator) , hold imputs.,password........







Primer, nastavitve željene količine in sistema za  krmiljenje  releja da nam  ustavi    črpalko/ventil/zasun... :
predpostavljeno :  sistem sestavljen iz črpalke , krmilne omarice z FX40 krmilnikom ,cevovodom in nanj i priključenim senzorjem SFW.






V glavnem menuje poiščete parameter
BATCH in difinirate da se rele OUT 1
vklopi .






Nastavite finkcijo BATCH . To je vrednost željene pretočne količine in je v danem primeru izražena v litrih.


















Nastavite BATCH vrednost ( npr 9 LITROV , pri tej količini se mora črpalka ustaviti)
Nastavlja se tako da utripa kurzor in s pritiski gumbov nastavljate enice,desetice,stotice...



Zaženete črpalko,
na zgornji vrstici kaže trenutni pretok v litrih na minuto
na spodnji vstici  pa prišteva litre ko doseže 9 litrov izklopi rele ta pa črpalko.

Z enostavnimi pritiski na kovnico pa lahko pogledate še koliko je bilo skupne prečrpane količine, ker se ta parameter ne izbriše.S pritiskom na ko + parameter resetirate in skoči  vrednost na 0 in starta črpalko, ki ponovno prečrpa 9 litrov.
