nastavitev dozirnih
količin za 2 komponenti |
nastavitev
kalibracije tekočin |
nastavitev
avtomatskih vrednosti za 2 tekočini |
nastavitev ročnega
doziranja za 2 tekočini |
direktno popravilo
recepture po avtomatskem doziranju za 2 komp. |
diagnostiko sistema |
pregled zgodovine
prečrpavanj za daljše obdobje |
prikaz zgodovine za
zadnje prečrpavanje v ročnim / auto režimu |
on line remoute
daljinsko kontrolo in krmiljenje preko eternet povezave |
export zgodovine iz
kontrolerja v excel ali podobni urejevalnik |
povečave oken za
ročno doziranje |
prikaze prečrpanih
vrednosti v odstotkih glede na nastavitve autom količline |
prikaz količine v
litrih |
prikaz trenutnega
pretoka |
on line prikaz
prikaza delovanja komponent sistema |
opozorila, napake
in pomoč menijev |
zvočno opozorilo
hupa: 80db ob koncu automatskega cikla |
temperaturna
kontrola delovanja sistema |
meni za pregled
zgodovine |
nivojsko varovanja
vstopov v menije preko vstopnih gesel |
elektrokrmiljenje
pretoka z mehansko zaporo po končanju pretoka |

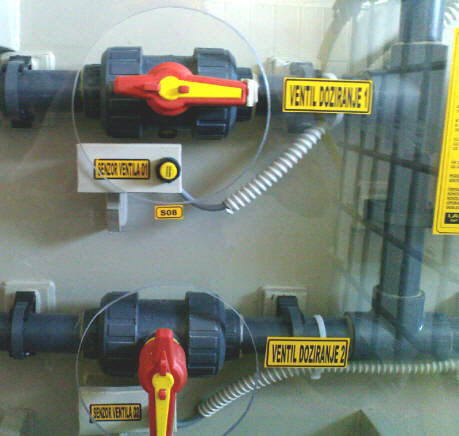

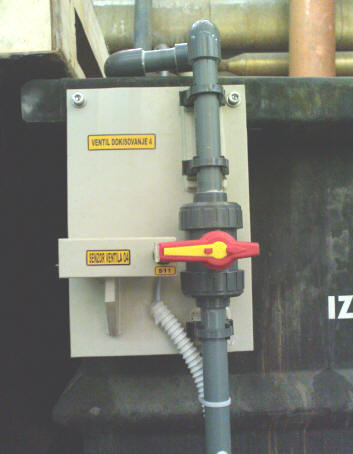

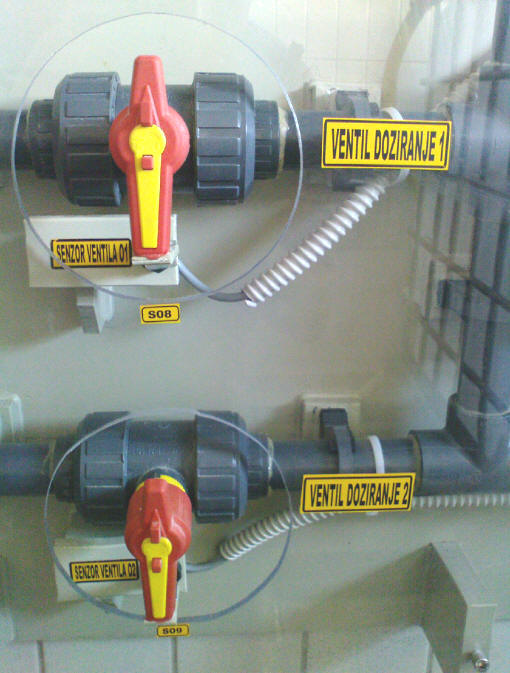

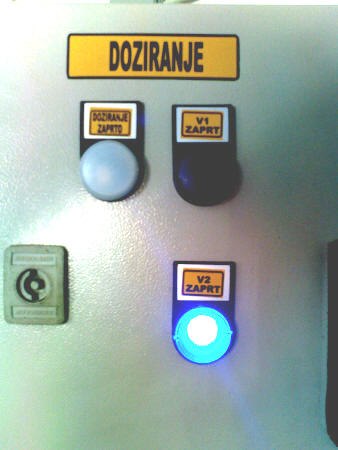

senzorika nadzora
stanja pozocije ventilov zaprt/odprt |
2 pretokomera za
posamezni komponenti |

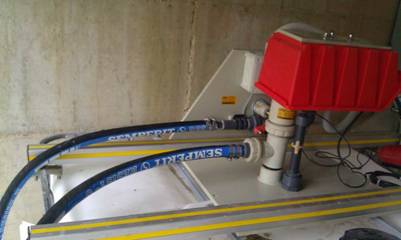

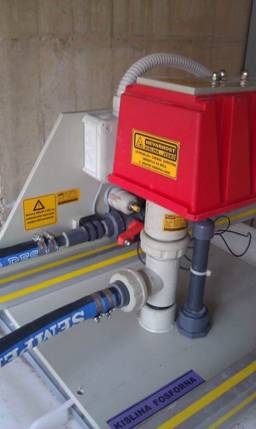

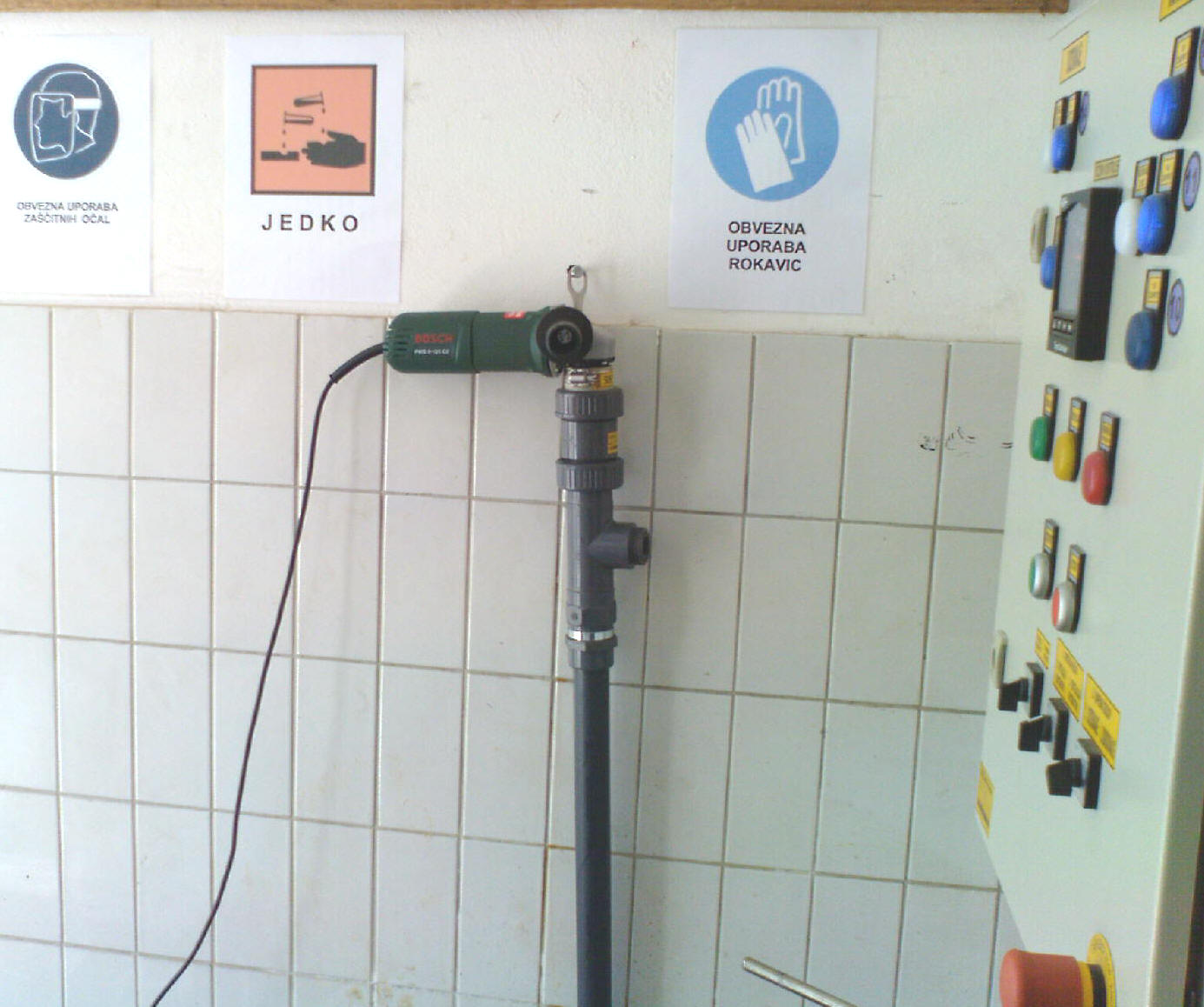

2 sodovni črpaliki
kislinskoo dporni |

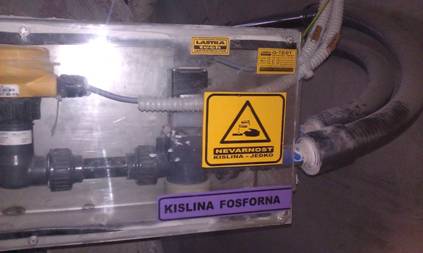

certificirani
cevovodi dvoslojni |

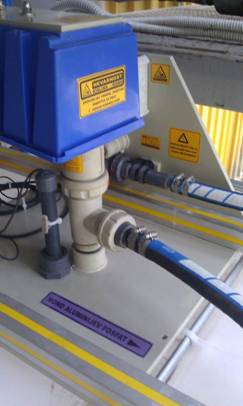

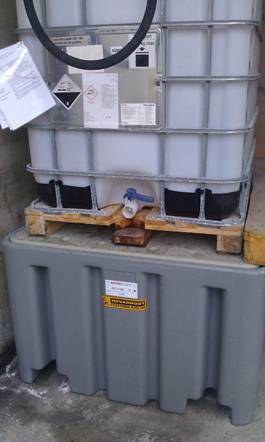

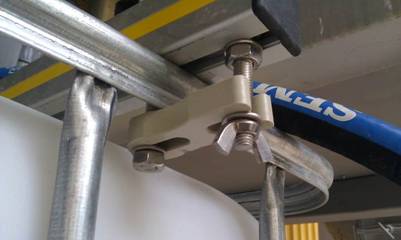

IBC montažni most
za vgradnjo opreme |
logični meniji v
slovenskem jeziku |

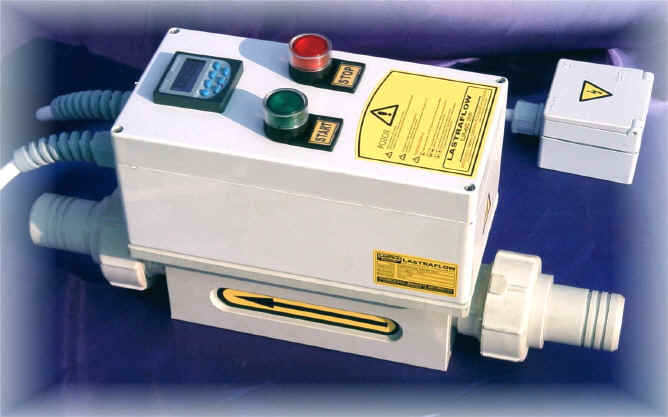

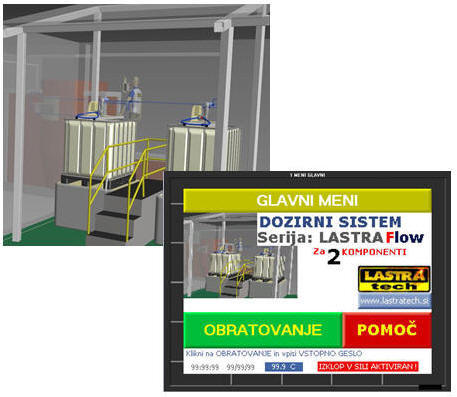

NAPRAVA ZA DOZIRANJE LASTRAFLOW

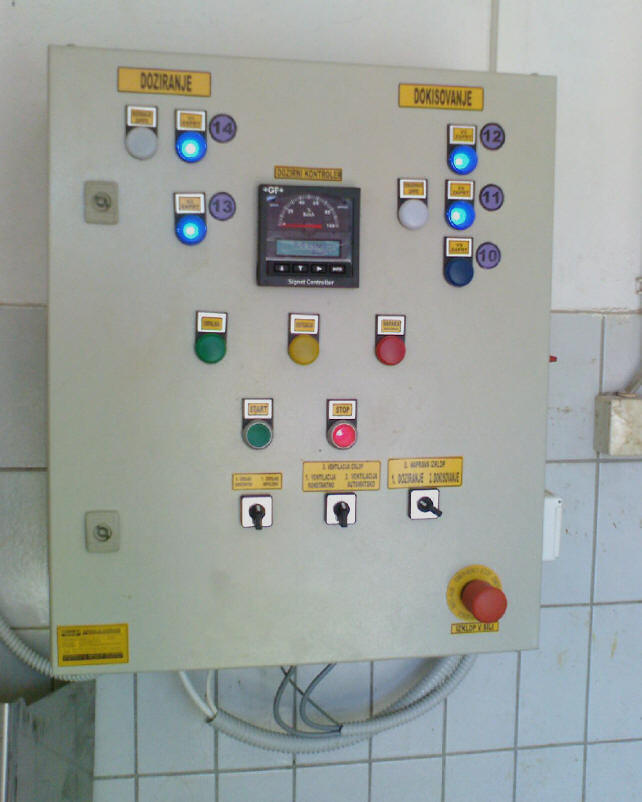

DELO S KRMILNIKOM LASTRAFLOW

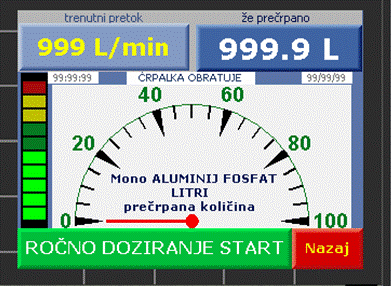

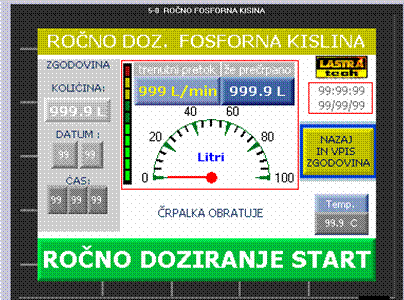

ROČNI
NAČIN DOZIRANJA

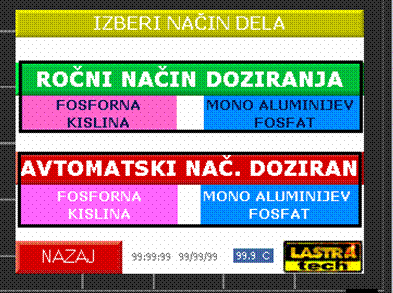

1. IZBERITE ROČNI NAČIN DELA MED FOSFORNA KISLINA ALI MONOALUMINIJ
FOSFAT ( ČE SE ZMOTITE UPORABITE TIPKO NAZAJ)

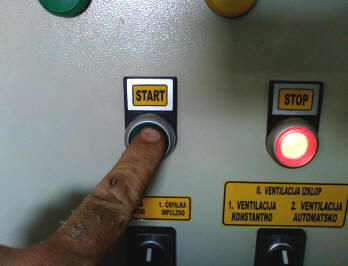

2. KO IZBERETE ROČNO DOZIRANJE IN KEMIKALIJO Z TIPKO ROČNO DOZIRANJE
START ZAŽENETE ČRPAKO.

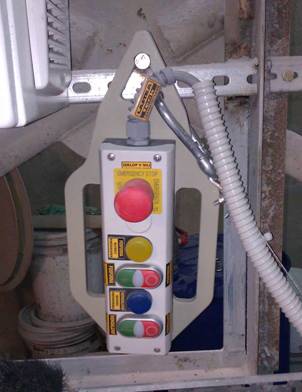

3. ZAGON ČRPALKE JE MOŽEN TUDI NA DALJINSKEM KRMILNIKU NA ZELENIH TIPKAH
Z OZNAKO 1
4. ČRPALKA DELUJE LE TOLIKO ČASA DOKLER DRŽITE TIPKO 1 NA DALJ.KRM. ALI
START TIPKO NA KRMILNIKU.
5. IZHOD IZ MENIJA IZVEDEMO Z DRŽANJEM TIPKE NAZAJ IN VPIS ZGODOVINA.

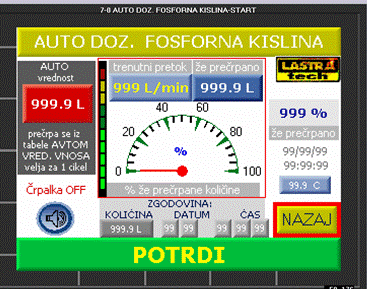

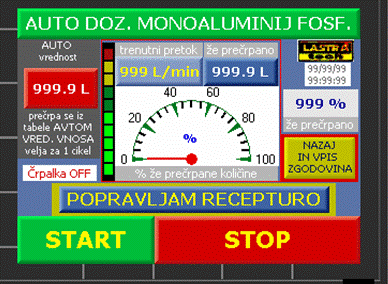

AVTOMATSKI NAČIN DOZIRANJA
1. V MENIJU AVTOMATSKI NAČIN DOZIRANJA IZBERITE KEMIKALIJO KI JO ŽELITE
PREČRPAVATI
2. ČE STE SE ZMOTILI PRI IZBIRI PITSNITE NAZAJ IN IZBERITE DRUGO
KEMIKALIJO.
3. LAHKO VKLJUČITE HUPO ZA ZVOČNO OPOZORILO NA KONCU PREČRPAVANJA
4. KO STE V AVTO DOZIRANJU PRITISNITE POTRDI IN PRI PRITISKU IN PREGLEDU
POGOJEV LAHKO
PRITISNETE START IN ZAČNE SE AVTOMATSKO DOZIRANJE. Z TIPKO STOP
PREČRPAVANJE USTAVITE.
Z TIPKO START PA NADALJUJETE PREČPRAVANJE. KO DOSEŽE PRETOČNA KOLIČINA
ZAHTEVANO KOLIČINO SE
ČRPALKA SAMODEJNO USTAVI, ZAPISKA HUPA IN SVETLOBNA LUČ UTRIPA, DA JE
PREČRPANA NASTAVLJENA KOLIČINA.

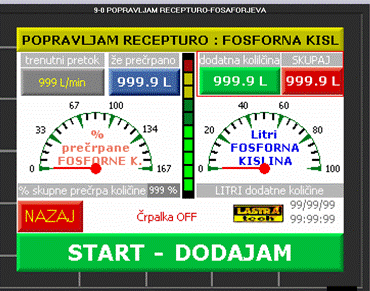

5. IMATE PA MOŽNOST ŠE DODATI KOLIČNO KEMIKALIJE Z IZBIRO POPRAVLJAM
RECEPTURO. POJAVITA SE DVA ŠTEVCA.
PRVI KAŽE STANJE PREČRPANE KOLIČINE v %( NA ZAČETKU JE 100%) .KO
DODAJATE KEMIKALIJO Z PREČRPAVANJEM SE
PROCENT NA PRVEM ŠTEVCU VEČA. DRUGI ŠTEVEC KAŽE DODATNO KOLIČINO
PREČRPANO V LITRIH.
Z TIPKO NAZAJ IN NAZAJ IN ZAPIS V ZGODOVINO SE VRNETE NA ZAČETEK .
KOLIČINE SO ZOPET NA NIČLI IN Z TIPKO POTRDI IN START SE PREČRPA NOVA
KOLIČINA.

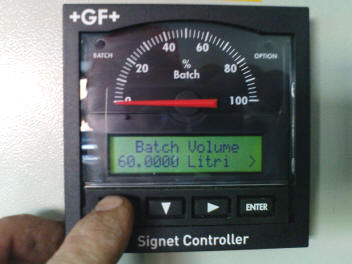

NASTAVITEV AUTOMATSKE VREDNOSTI

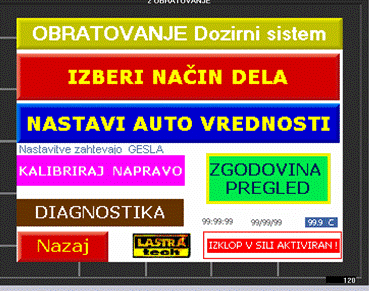

1.V MENIJU OBRATOVANJE DOZ SISTEM IZBERITE NASTAVI AUTO VREDNOSTI.
VPIŠITE GESLO IN POJAVI SE MENI KAMOR
VPIŠETE KOLIČNE KOLIKO BI ŽELEI DA JE VREDOST V LITRIH KI JO NAPRAVA
PREČRPA AVTOMATSKO .
Z TIPKO POTRDI SE TE KOLIČINE OD TEDAJ NAPREJ VPIŠEJO V SISTEM. PRI
VPISANIH KOLIČINAH SE BO SISTEM
AVTOMATSKO USTAVIL.

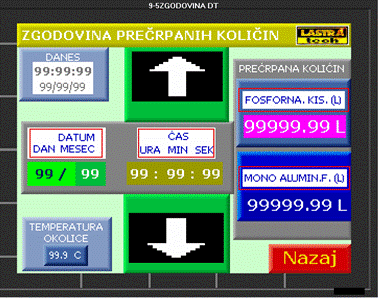

ZGODOVINA IN PRIKAZ LE TE
1 V meniju ZGODOVINA PREČRPANIH KOLIČIN LAHKO S PUŠČICAMI GOR DOL
GLEDATE VPREDNOSTI PREČRPANIH
KOLIČN . RAVNO TAKO PA SE V VSAKEM MENIJU PRIKAZUJE ZADNJE STANJE
PREČRPANE KOLIČINE PO VRSTI
KEMIKALIJE TAKO DA OB MENJAVI OPERATERJA VIDIMO ZADNJE STANJE KOLIČINE
KOLIKO JE BILO PREČRPANO IN TUDI KDAJ SE JE TO PREČRPAVANJE ZGODILO .
PODATKI ZA PREČRPANO KOLIČINO V ZGODOVINI JE ZA CCA ZA ENO LETO.

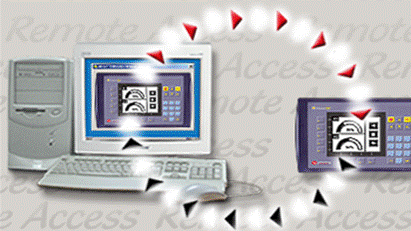

DALJINSKA KONTROLA IN ZGODOVINA

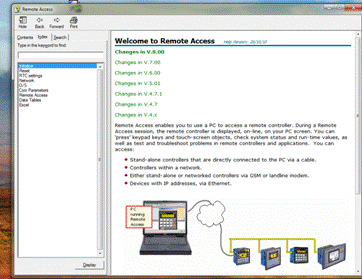

Remoute Access
Naprava za doziranje je lahko konfigurirana tako da omogoča daljinski
dostop in s tem:
- DOSTOP DO PODATKOV ZGODOVINE KOLIČIN PREČRPAVANJ V SISTEMU,
- SISTEMA NADZORA UPRAVLJANJA SISTEMA - VIZUALNA KONTROLA
- DIREKTNI DOSTOP DO KRMILNIKA
(z omejitvami v skladu z EN
60204-1)
Naprava je lahko priključena preko
SERIJSKEGA / COM porta ali TCP/IP ethernet povezave priključitve :na
lokalno intranet ali zunanjo interent omrežje.
Tako lahko dostopamo direktno na krmilnik preko prednastavljenih
nastavitev. Povezava je zelo elegantna saj se ob instalaciji kreira
ikona na namizju.
Ko poženemo program za daljinski dostop
se nam odpre majhno okno kjer nastavimo parametre z PC nastavitvami. Ko
so le te nastavljene se lahko testno povežemo in preizkusimo delovanje
omrežja. Ob zapustitvi menija pa potem le z klikom v trenutku pokličemo
kontroler in že se nam pokaže na monitorju kopija OKNA KONTROLERJA ki je
trenutno aktiven z vsemi spremembami , števci v ONLINE povezavi. Tako
lahko z miško izvajamo ukaze ONLINE tako, kot da smo prisotni ob
napravi.Hitrost odzivnosti je odvisna od hitrosti povezave , vendar se
moramo zavedati da je v najboljših primerih vsaj sekundna zakasnitev
odzivnosti.

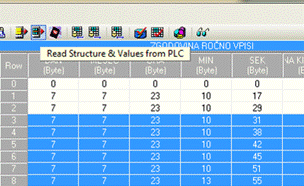

Poleg tega nam omogoča naprava da med
obratovanjem ,lahko »potegnemo» podatkovne tabele zgodovine iz
naprave.Preko

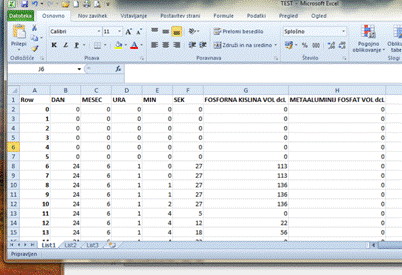

PODATKOVNIH TABEL (DATA TABLES ) pregledamo vsebino zgodovine , jo
označimo kateri del potrebujemo in ga elegantno izvozimo kot .XLS,.XLSX
(MS EXCEL) tabelo ali .CVS datoteko.Podatke potem v EXCELU lahko
naknadno oblikovno obdelamo za… kreirana poročila…

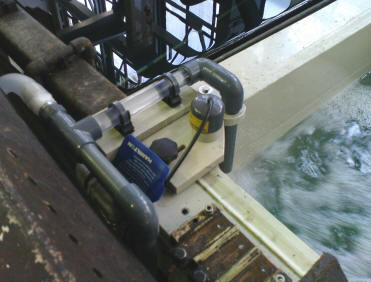

IZBIRA PRETOKOMETRA je zelo pommebna .
Poleg tega da je odporen na kemikalije mora biti odporem še na mehanske
pogoje.
IMAMO 2 VRSTI PRETOKOMERNIH SENZORJEV
1 NAČIN Z VRTLJIVIM ROTORČKOM Z HALLOVIM
SENZORJEM KI BELEŽI SPREMEMBE
ta ni primeren za trde snovi in umazanijo v ceveh

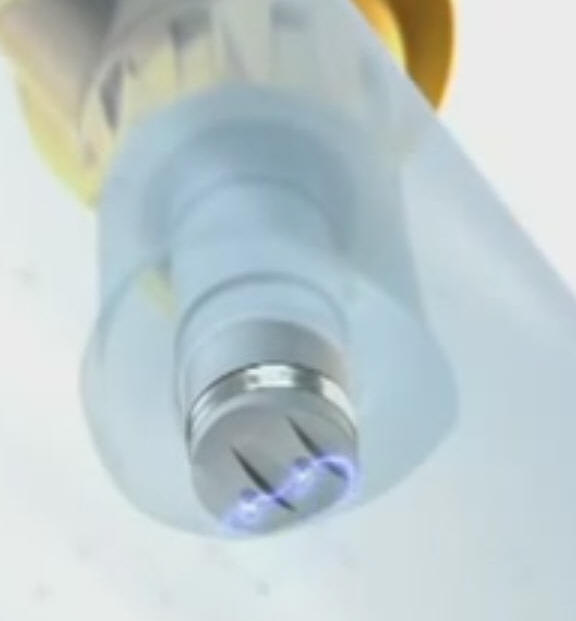

2 NAČIN brez vrtljivih delov pvdf ohišje in 2 titanski
elektrodi na koncu pošiljata v fluid malo napetost do 4"velikosti
cevovoda
elektronika bere spremembe, in konvertira v
impulze.. način je uporaben povsod kjer imamo zelo umazane
tekočine z trdimi deli , za velikimi hitrosti obojesmerno , zazna da ni
tekočine v sistemu .... ponovljivost 0.5%

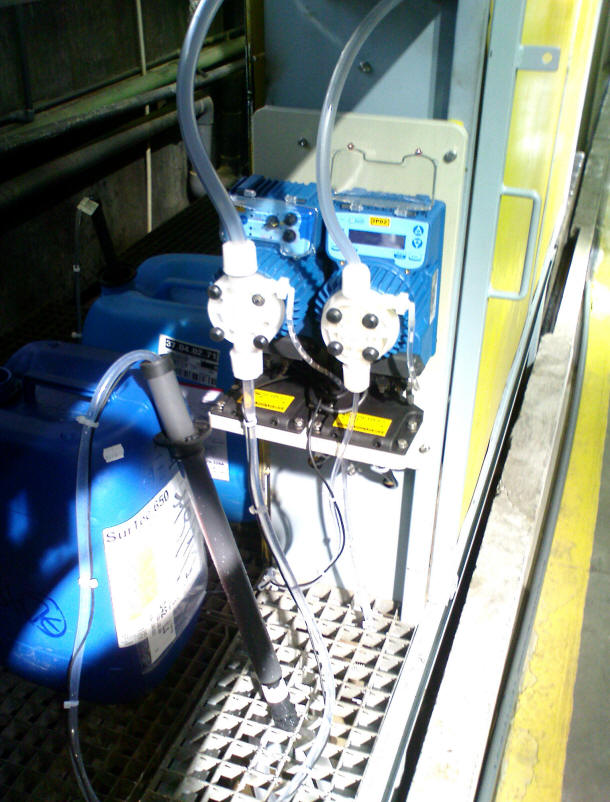

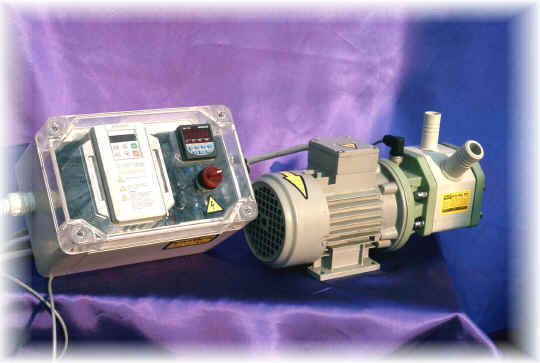

DRUGE NAPRAVE

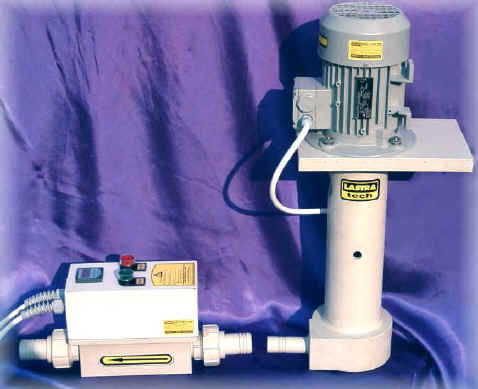

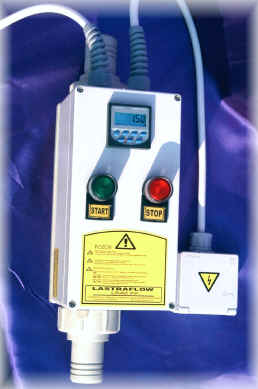

NAPRAVA ZA DOZIRANJE:

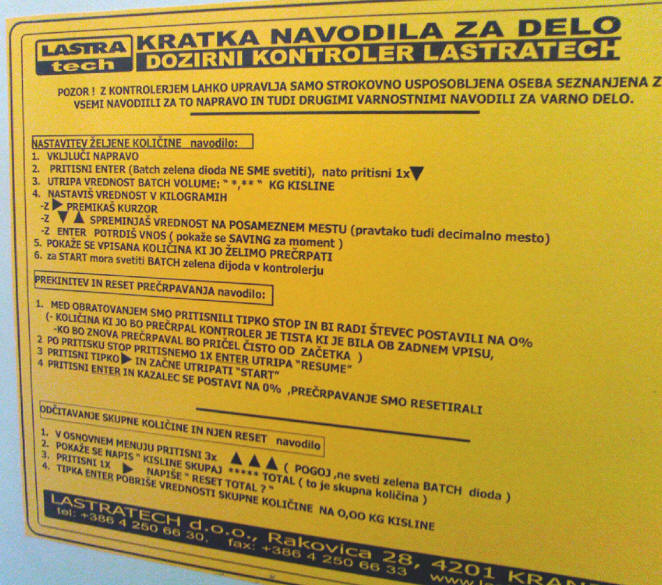

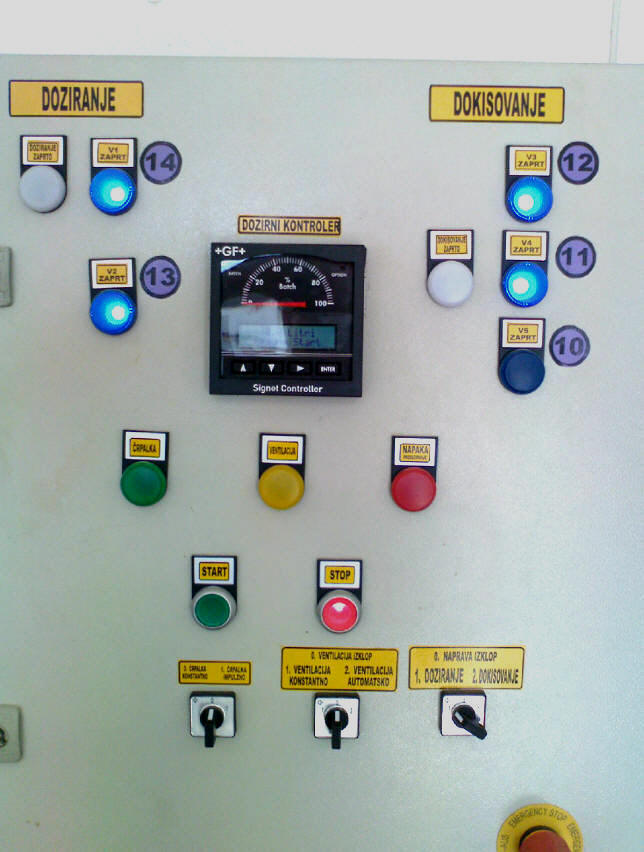

Dozirni kontroler
LASTRATECH
SPLOŠNO:
Naprava za
doziranje je namenjena izvajanju varnega doziranja kisline na linijo
kemijske pred obdelave ali druge sisteme .

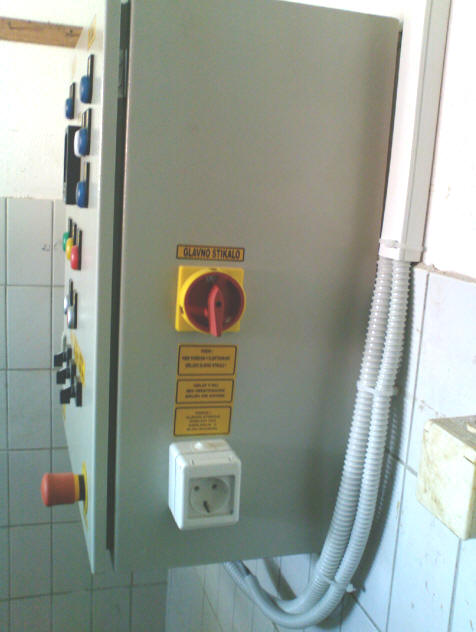

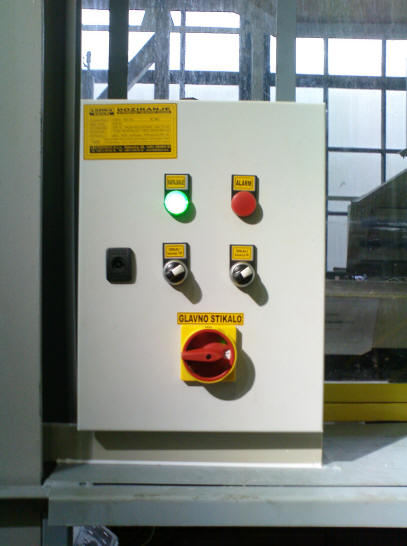

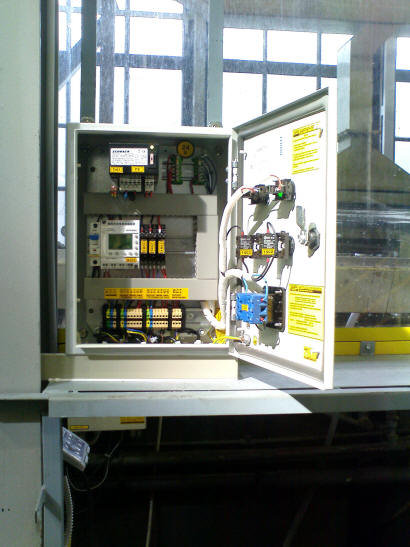

Sama naprava je sestavljena iz dveh delov in sicer
1.

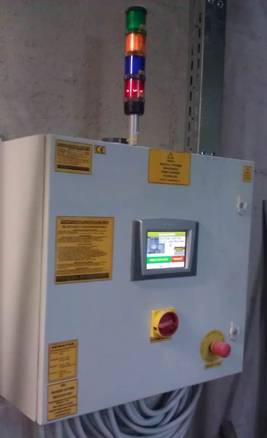

krmilnega dela ki skrbi za ustrezno varno krmiljenje posameznih
komponent preko varnostnih senzorjev in indikatorjev stanja sistema ki
so krmiljeni preko izdelanega programa v PLC kontrolerju z dozirnim
kontrolerjem z pretokomerom

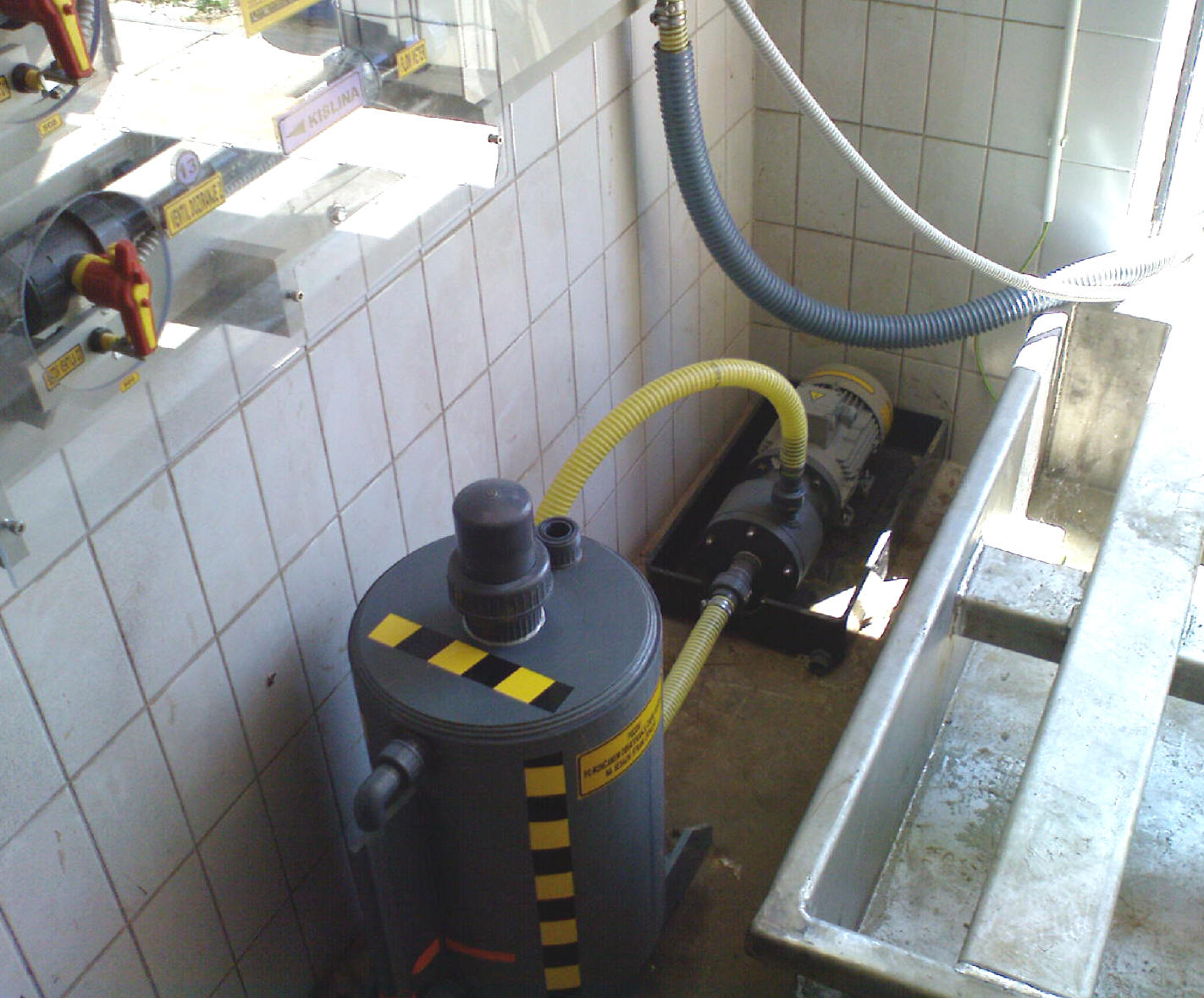

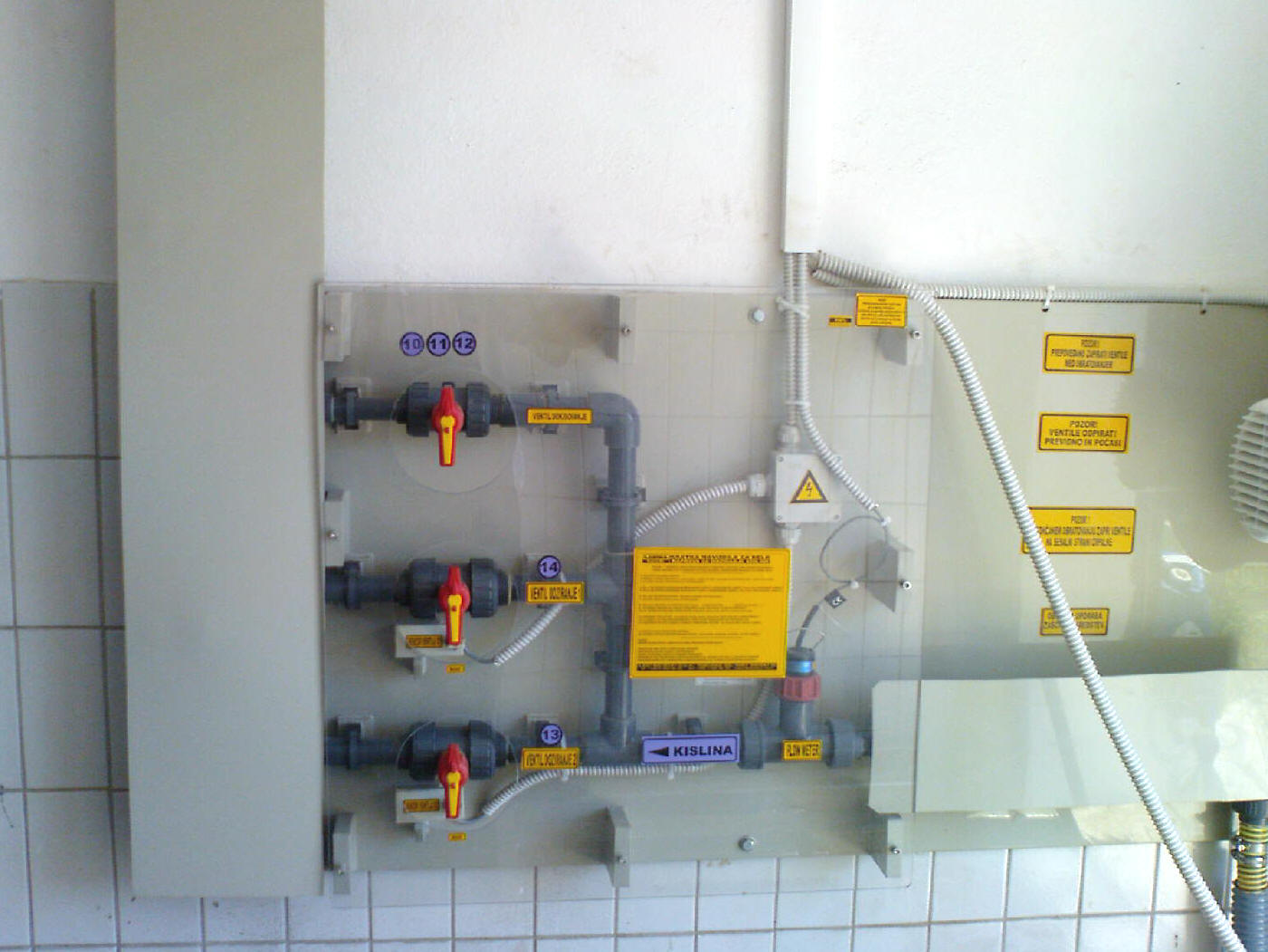

2. funkcijskega dela ki je sestavljen z cevovodov dozirne črpalke

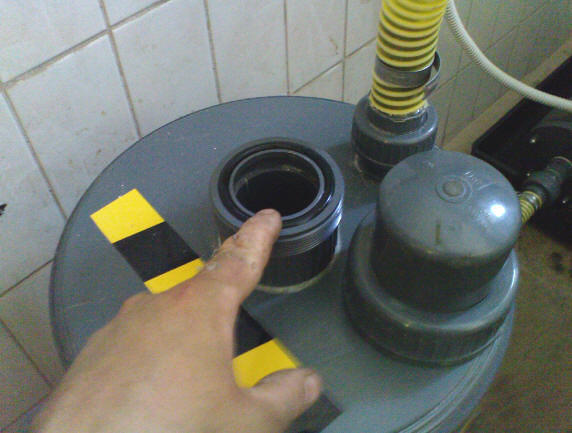

dozirnih armatur (ventili, cevovodi,spojke kolena holandci,) sesalne

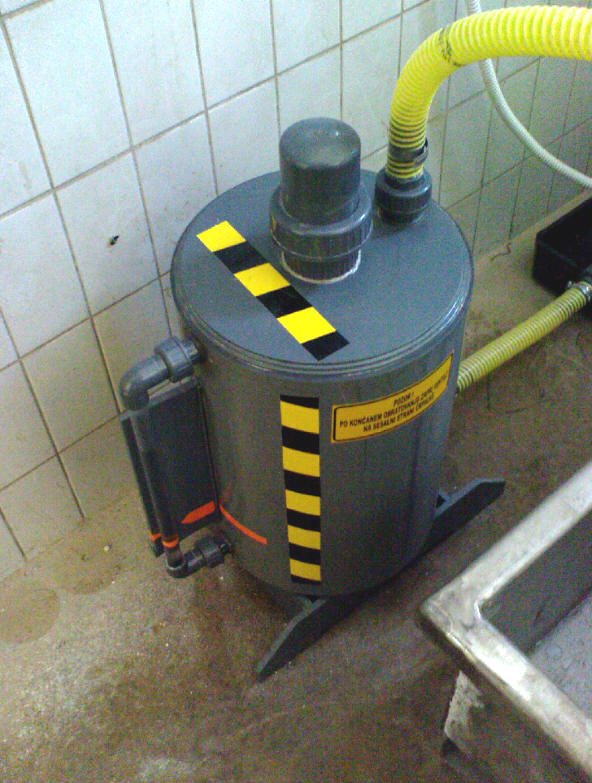

posode , sesalnega in tlačnega cevovoda zaščitnih fizičnih elementov
in ventilacije.
Naprava ima prigrajene varnostne elemente v skalu z EN regulativo za
varnost pri delu kakor tudi veliko mehanskih in funkcionalnih zaščit za
zmanjševanje tveganja iz naslova varnosti in preprečevanja poškodb
pri delu.
