KROGLE
za zmanjševanje ohlajanja  & izparevanja
 kopeli v kadehNazaj na IZDELKI


SPLOŠNO

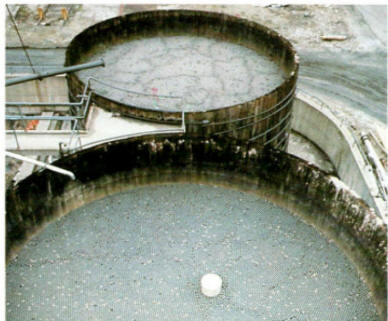

Krogle plavajo v kopeli in se jih nasuje  na površino  toliko da popolnoma pokrijejo površino. Zasičenost zapiranja je približno 40%. Ko se v kopel postavlja boben/obešanke se le te samodejno odrinejo . Pri galvanskih bobnih je zbira velikosti krogel pomembna zato da krogla ne pride med zobnike bobna, drugače pa se uporabljajo krogle različnih premerov , če so manjši premeri je pokritost večja.
Uporabljamo jih povnavadi le v delovnih kopelih kjer so temperature višje. In je izparevanja veliko.

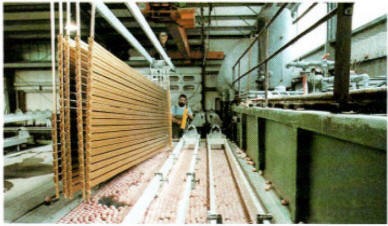

 Krogle so najbolj primerne na bobenske linije. Ali obešala kjer so teže izdelkov večje kot je odrivna sila krogel.



                Prednosti:


-prihrani se strošek ogrevanja ker se kopel bolj počasi ohlaja


  -zmanjšuje se izparevanje in s tem podaljša takt zalivanja kopeli
  -zmanjšujejo se aerosoli ki hlapijo iz površine ker jih kondenz pobira in
  vrača nazaj v kopel, s tem se zamnjša obremenitev ozračja v prostoru
  -zmanjšanje  je tudi obremenjevanje lokalne ventilacije ker je izparevanja
  manj nižje koncentracije, in hlapi so nižje temperature
  -investicija se hitro povrne in je ekonomsko upravičena

Krogle imajo  dvojno funkcijo .

1.  IZOLATIVNOST  IN S TEM VARČEVANJE PRI OGREVANJ
 2. ZMANJŠEVANJE IZPAREVANJA KER SE ZNATNO POVEČA KONDENZACIJA S TEM SE TAKT ZALIVANJA ZMANJŠA.

Standardne dimenzije krogel  so  fi 38 x 1,2mm debeljina stene. Polipropilen je  zelo uporaben pri uporabi večine kopeli , ni pa primeren za kromove kopeli tam se uporablja PVDF ali PVC-C.






STANDARDNE  DIMENZIJE  premer /mm cca KOLIČINA ZA POKRITOST /m2 Teža po KOM (g)
10 12000 0,2
20 2900 1
25 1850 2
38 800 4,5
45 573 7
50 465 8
70 235 16
100 116 40
150 52 90

MATERIJALI: PP,PVDF,PVC,PE




Zakaj so krogle dobra  izolacija?
Geometrijsko z kroglami dosežemo  40% zapiranje, kljub temu  je prihranek znaten ker delujejo kot izolacija. Krogle so  votle in  v  njih je zrak. Podobno kot pri oknih. Krogle plavajo na vodi in tvorijo zaščiten sloj prehoda toplote med steno krogle spodaj kjer je povšina oblita v fluid in , zrakom v jedru krogle in zopet stena krogle zgoraj na vrhu na gladino.

Kako to,da se zmanjša izparevanje kopeli ?
 Krogle so v kopeli  druga ob drugi in ker je je površina sferična  se  vroči hlapi udarijo v ohlajeno površino  krogle .Na površini krogle se hlapi kondenzirajo in pojavi se kondenz ki se zaradi površinke napetosti oprijema   krogle in  polzi nazaj v kopel. Namesto da z vročimi hlapi kopel izgubljamo in oneznažujemo zrak s kovnekcijo zmanjšunemo izparevanje .Zalivanja je manj , kvaliteta zraka v prostoru se izboljša. V  ventilacijo silimo manj hlapov pri nižji temperaturi. Posredno je tudi soli v kanalih ventilacij manj.

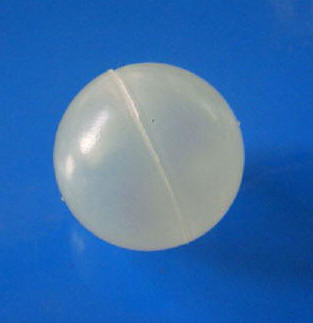

MODEL PLAVAJOČA VOTLA PP KROGLA fi38mm
MATERIAL standard  POLIPROPILEN PE      PVDF  PVC
POVRŠINA pokritosti POKRITOST CCA 60%  PROSTEGA VOLUMNA CCA 40%
DIMENZIJA / PREMER /DEB STENE fi 38 mm/1,2mm
PORABA KROGLJIC NA 1m2 cca 800 kos / m2  v 1m3 = cca 22000 KROGEL







PRIMERJALNA KALKULACIJA
Tehnološki Inštitut - Kopenhagen,Danska






 PRIMERJALNA KALKULACIJA
BREZ
 KROGLIC		  TEHNIČNE TERMO KROGLICE
FI38
potrebna toplotna moč / uro izparjeni kondenzat

odprta nepokrita posoda
 		 10.73 kWh 13 l/m2
NALOGA, KI SO JO OPRAVILI NA INŠTITUTU:

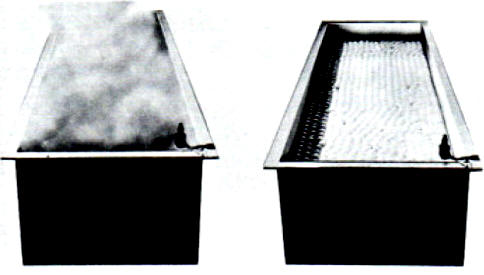

V termodinamičnem testu primerjamo 2 enaki kadi ogrevani na temperaturo  90 C. Ena kad je na vrhu odprta,v drugi pa plavajo  na vrhu tehnične termo kroglice fi 38mm( na sliki ) , medij : voda
dimenzija odprtine  1850 x 600 ( 1,1m2 izparilne površine)

 -preizkusimo en sloj
-preizkusimo 2 sloja kroglic

PRIMERJAJNO TOPLOTNO MOČ IN  VOLUMEN IZPARILNEGA KONDENZATA V POSODAH

Pri izračunu se ne upošteva izgub na stenah posode!
OBRAVNAVA SE ZGORNJA SVETLA ODPRTA TLORISNA POVRŠINA

   pokrita z kroglami
1 SLOJ		 2,7kWh 1,67 l/m2
  pokrita z kroglami
2 SLOJA		 2.05kWh 1,28 l/m2




Celotna pokritost z kroglami na odprtem delu privarčuje do 75% toplotne energije    !
Celotna pokritost z kroglami na odprtem delu privarčuje do 86% izparilnega kondenzata !

INVESTICIJA SE  HITRO POVRNE IN ENERGETSKJO SE NADALJE VARČUJE

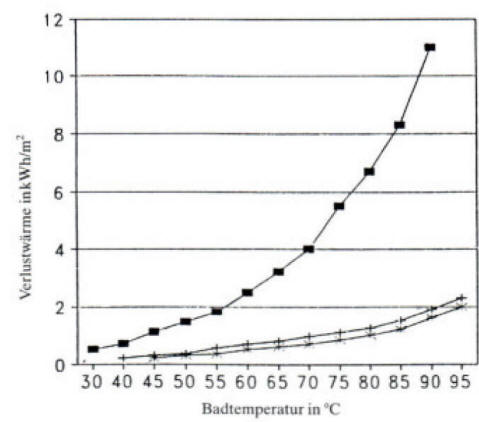

graf potrebna toplotna moč-temperature kopeli /1m2




ODPRTA KOPEL
ENOVRSTA POKRITOST KROGELJ
DVOVRSTNA POKRITOST KROGELJ






PEHD KROGLE  TUDI  ZA:    OHRANJANJE KVALITETE PITNE  VODE

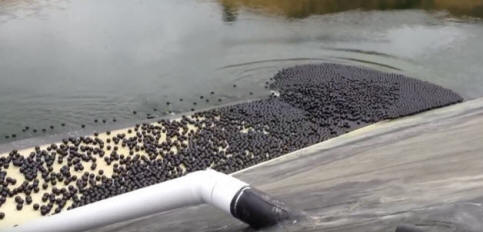

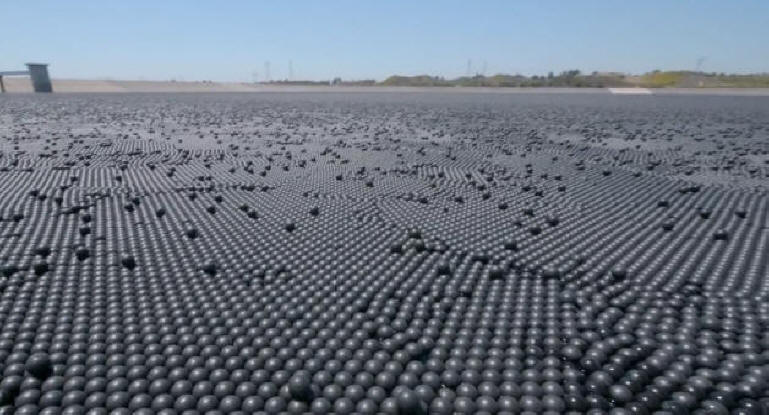

LOKACIJA:KALIFORNIJA USA - The Los Angeles Department of Water-
                                           vodni rezervar - na prostem v varovanem območju

96 milijonov črnih plastičnih kroglic se nahaja v vodnem  rezervoarju  v Los Angelesu v zvezni državi Kalifornija -ZDA.
Poleg zmanjšanja izhlapevanja ter nižanja temperature vode  pa je glavni namen kroglic da preprečujejo sončni svetlobi direktni stik z vodo.
Kroglice so narejene iz polietilena visoke gostote (HDPE), ki je manj gost, kot voda, tako da krogle plavajo na površini rezervoarja, tudi če  razpadejo. So premera 10 cm in vsebujejo približno 210 ml vode. Z vodo so krogle delno polnjene,  zato da jih močni vetrovi ne odpihnejo.
Glavni razlog, da plavajo v tem  rezervoarju, je, da preprečijo vstop sončne svetlobe v vodo in sprožijo kemično reakcijo, ki neškodljiv bromid spremeni v rakotvorni bromat. Ta učinek se pojavi pri dolgotrajni izpostavljenosti bromatu, zato regulatorji vztrajajo, da je treba v 12-mesečnem obdobju v povprečju vzdrževati to koncentracijo na  manj kot 10 mikrogramov na liter.
 Različne države po svetu zdaj uporabljajo te krogle, da upočasnijo izhlapevanje vode in pomagajo pri ohranjanju kvalitete vode. Kalifornija jih uporablja v različnih rezervoarjih in ocenjuje se, da lahko te črne kroglice prihranijo do 300 milijonov galon vode na leto. (1 US gallona = 3.78 litra )



vir:  www.ladwp.com    - The Los Angeles Department of Water
                                   Shade Ball Facts


https://www.ladwp.com/ladwp/faces/ladwp/aboutus/a-water/a-w-waterquality/a-w-wq-factsheetsandbrochures?_afrWindowId=imv2xkwz_65&_afrLoop=132017655873290&_afrWindowMode=0&_adf.ctrl-state=imv2xkwz_55

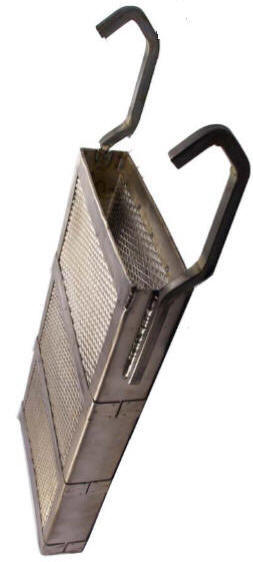

TITAN  ANODNE KOŠARE
